TCP/IP三次握手与四次挥手
TCP/IP三次握手
TCP:Transmission Control Protocol,传输控制协议。
TCP是主机对主机层的传输控制协议,提供可靠的连接服务,采用三次握手确认建立一个连接。
注:TCP/IP协议的详细信息请参考《TCP/IP协议详解》三卷本。

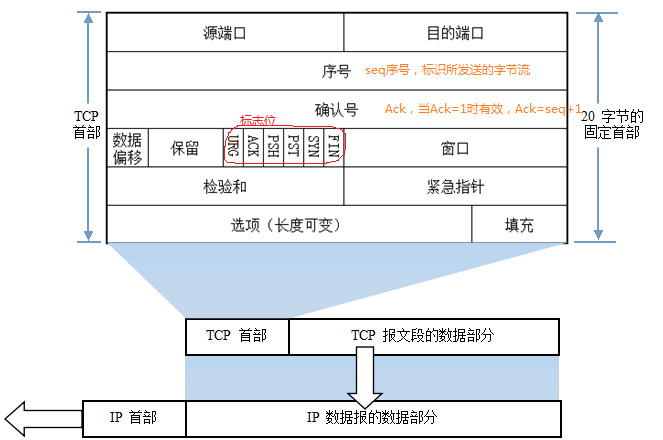

TCP报文格式图:
TCP报文格式:
(1)序号:Seq序号(Sequence number顺序号码),占32位,用来标识从TCP源端向目的端发送的字节流,发起方发送数据时对此进行标记。
(2)确认序号:Ack序号(Acknowledge number确认号码),占32位,只有ACK标志位为1时,确认序号字段才有效,Ack=Seq+1。
(3)标志位(位码):共6个,即URG、ACK、PSH、RST、SYN、FIN,具体含义如下:
(A)URG:urgent,紧急。紧急指针(urgent pointer)有效。
(B)ACK:acknowledgement,确认。确认序号有效。
(C)PSH:push,传送。接收方应该尽快将这个报文交给应用层。
(D)RST:reset,重置。重置连接。
(E)SYN:synchronous,建立联机。发起一个新连接。
(F)FIN:finish,结束。释放一个连接。
需要注意的是:
(A)不要将确认序号Ack与标志位中的ACK搞混了。
(B)确认方Ack=发起方Seq+1,两端配对。
三次握手的过程(客户端用A表示,服务器端用B表示)
前提:A主动打开,B被动打开

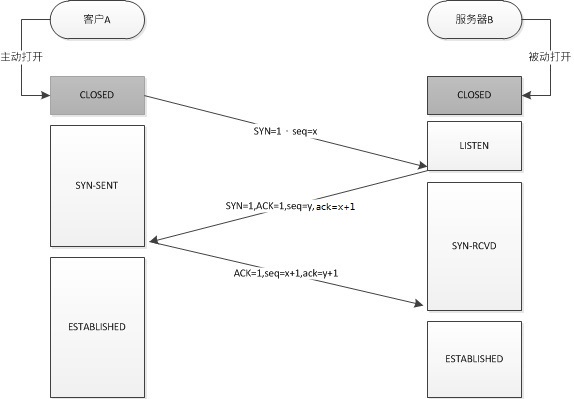

流程图如下:
第一次握手:A发送位码为SYN=1、随机产生Seq number=1234567的数据包(x)到服务器,并进入SYN_SENT状态,等待服务器确认。B由SYN=1知道,A要求建立联机;
第二次握手:B收到请求后要确认联机信息,向A发送Ack number=(A的Seq+1,即x+1)、SYN=1、ACK=1、随机产生Seq=7654321的数据包(y),此时服务器进入SYN_RCVD状态;
第三次握手:A收到后检查Ack number是否正确,即第一次发送的Seq number+1,以及位码ACK是否为1。若正确,A会再发送Ack number=(B的Seq+1,即y+1)、ACK=1,B收到后确认Seq值与ACK=1则连接建立成功。客户端和服务器进入ESTABLISHED状态。
完成三次握手,A与B开始传送数据。
实例:
IP 192.168.1.116.3337 > 192.168.1.123.7788: S 3626544836:3626544836
IP 192.168.1.123.7788 > 192.168.1.116.3337: S 1739326486:1739326486 ack 3626544837
IP 192.168.1.116.3337 > 192.168.1.123.7788: ack 1739326487,ack 1
第一次握手:192.168.1.116发送位码syn=1,随机产生seq number=3626544836的数据包到192.168.1.123,192.168.1.123由SYN=1知道192.168.1.116要求建立联机;
第二次握手:192.168.1.123收到请求后要确认联机信息,向192.168.1.116发送ack number=3626544837,syn=1,ack=1,随机产生seq=1739326486的包;
第三次握手:192.168.1.116收到后检查ack number是否正确,即第一次发送的seq number+1,以及位码ack是否为1,若正确,192.168.1.116会再发送ack number=1739326487,ack=1,192.168.1.123收到后确认seq=seq+1,ack=1则连接建立成功。
图解:
一个三次握手的过程(图1,图2)
图1
图2

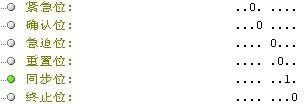

第一次握手的标志位(图3)
我们可以看到标志位里面只有个同步位,也就是在做请求(SYN)
图3

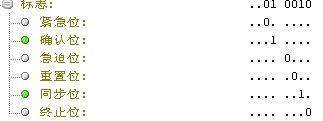

第二次握手的标志位(图4)
我们可以看到标志位里面有个确认位和同步位,也就是在做应答(SYN + ACK)
图4

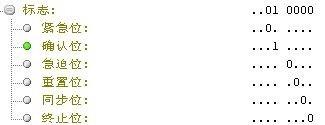

第三次握手的标志位(图5)
我们可以看到标志位里面只有个确认位,也就是再做再次确认(ACK)
图5
一个完整的三次握手也就是 请求---应答---再次确认
TCP/IP四次挥手

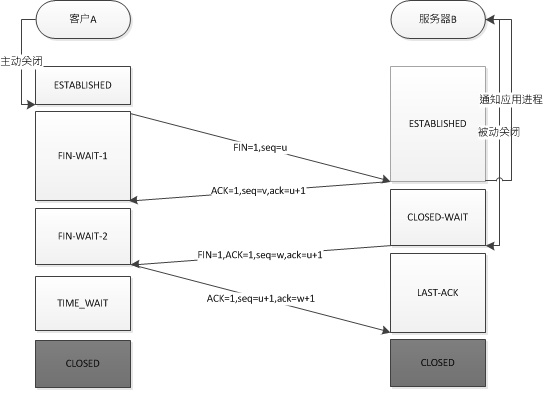

四次分手的过程(客户端我们用A表示,服务器端用B表示)
前提:A主动关闭,B被动关闭
由于TCP连接是全双工的,因此每个方向都必须单独进行关闭。这个原则是当一方完成它的数据发送任务后就能发送一个FIN来终止这个方向的连接。收到一个 FIN只意味着这一方向上没有数据流动,一个TCP连接在收到一个FIN后仍能发送数据。首先进行关闭的一方将执行主动关闭,而另一方执行被动关闭。
(1)客户端A发送一个FIN,用来关闭客户A到服务器B的数据传送(报文段4)。
(2)服务器B收到这个FIN,它发回一个ACK,确认序号为收到的序号加1(报文段5)。和SYN一样,一个FIN将占用一个序号。
(3)服务器B关闭与客户端A的连接,发送一个FIN给客户端A(报文段6)。
(4)客户端A发回ACK报文确认,并将确认序号设置为收到序号加1(报文段7)。

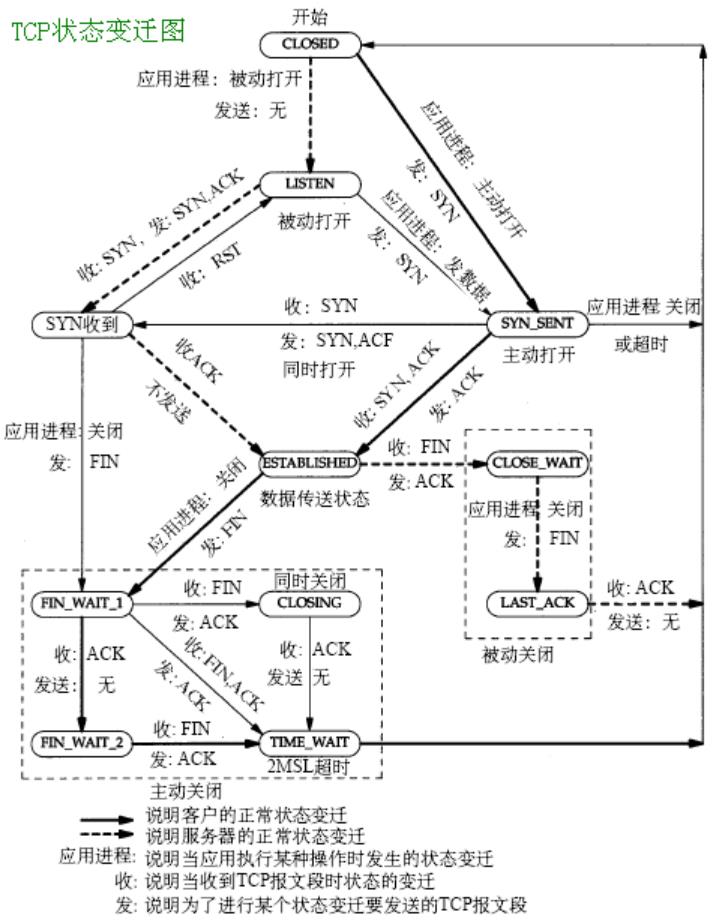

状态详解:
CLOSED:这个没什么好说的了,表示初始状态。
LISTEN:这个也是非常容易理解的一个状态,表示服务器端的某个SOCKET处于监听状态,可以接受连接了。
SYN_RCVD:这个状态表示接受到了SYN报文,在正常情况下,这个状态是服务器端的SOCKET在建立TCP连接时的三次握手会话过程中的一个中间状态,很短暂,基本上用netstat你是很难看到这种状态的,除非你特意写了一个客户端测试程序,故意将三次TCP握手过程中最后一个ACK报文不予发送。因此这种状态时,当收到客户端的ACK报文后,它会进入到ESTABLISHED状态。
SYN_SENT:这个状态与SYN_RCVD遥想呼应,当客户端SOCKET执行CONNECT连接时,它首先发送SYN报文,因此也随即它会进入到了SYN_SENT状态,并等待服务端的发送三次握手中的第2个报文。SYN_SENT状态表示客户端已发送SYN报文。
ESTABLISHED:这个容易理解了,表示连接已经建立了。
FIN_WAIT_1:这个状态要好好解释一下,其实FIN_WAIT_1和FIN_WAIT_2状态的真正含义都是表示等待对方的FIN报文。而这两种状态的区别是:FIN_WAIT_1状态实际上是当SOCKET在ESTABLISHED状态时,它想主动关闭连接,向对方发送了FIN报文,此时该SOCKET即进入到FIN_WAIT_1状态。而当对方回应ACK报文后,则进入到FIN_WAIT_2状态,当然在实际的正常情况下,无论对方何种情况下,都应该马上回应ACK报文,所以FIN_WAIT_1状态一般是比较难见到的,而FIN_WAIT_2状态还有时常常可以用netstat看到。
FIN_WAIT_2:上面已经详细解释了这种状态,实际上FIN_WAIT_2状态下的SOCKET,表示半连接,也即有一方要求close连接,但另外还告诉对方,我暂时还有点数据需要传送给你,稍后再关闭连接。
TIME_WAIT:表示收到了对方的FIN报文,并发送出了ACK报文,就等2MSL(Max Segment Lifetime)后即可回到CLOSED可用状态了。如果FIN_WAIT_1状态下,收到了对方同时带FIN标志和ACK标志的报文时,可以直接进入到TIME_WAIT状态,而无须经过FIN_WAIT_2状态。
CLOSING:这种状态比较特殊,实际情况中应该是很少见,属于一种比较罕见的例外状态。正常情况下,当你发送FIN报文后,按理来说是应该先收到(或同时收到)对方的ACK报文,再收到对方的FIN报文。但是CLOSING状态表示你发送FIN报文后,并没有收到对方的ACK报文,反而却也收到了对方的FIN报文。什么情况下会出现此种情况呢?其实细想一下,也不难得出结论:那就是如果双方几乎在同时close一个SOCKET的话,那么就出现了双方同时发送FIN报文的情况,也即会出现CLOSING状态,表示双方都正在关闭SOCKET连接。
CLOSE_WAIT:这种状态的含义其实是表示在等待关闭。怎么理解呢?当对方close一个SOCKET后发送FIN报文给自己,你系统毫无疑问地会回应一个ACK报文给对方,此时则进入到CLOSE_WAIT状态。接下来呢,实际上你真正需要考虑的事情是察看你是否还有数据发送给对方,如果没有的话,那么你也就可以close这个SOCKET,发送FIN报文给对方,也即关闭连接。所以你在CLOSE_WAIT状态下,需要完成的事情是等待你去关闭连接。
LAST_ACK:这个状态还是比较容易好理解的,它是被动关闭一方在发送FIN报文后,最后等待对方的ACK报文。当收到ACK报文后,也即可以进入到CLOSED可用状态了。
总结:
1.为什么建立连接协议是三次握手,而关闭连接却是四次握手呢?
这是因为服务端的LISTEN状态下的SOCKET当收到SYN报文的建立连接请求后,它可以把ACK和SYN(ACK起应答作用,而SYN起同步作用)放在一个报文里来发送。但关闭连接时,当收到对方的FIN报文通知时,它仅仅表示对方没有数据发送给你了;但未必你所有的数据都全部发送给对方了,所以你可以未必会马上会关闭SOCKET,也即你可能还需要发送一些数据给对方之后,再发送FIN报文给对方来表示你同意现在可以关闭连接了,所以它这里的ACK报文和FIN报文多数情况下都是分开发送的。
2.为什么TIME_WAIT状态还需要等2MSL后才能返回到CLOSED状态?
这是因为虽然双方都同意关闭连接了,而且握手的4个报文也都协调和发送完毕,按理可以直接回到CLOSED状态(就好比从SYN_SEND状态到ESTABLISH状态那样);但是因为我们必须要假想网络是不可靠的,你无法保证你最后发送的ACK报文会一定被对方收到,因此对方处于LAST_ACK状态下的SOCKET可能会因为超时未收到ACK报文,而重发FIN报文,所以这个TIME_WAIT状态的作用就是用来重发可能丢失的ACK报文。
参考文档:
TCP/IP三次握手
TCP/IP四次挥手分析
通俗理解TCP/IP协议三次握手与四次分手流程
