OSI七层模型图解
OSI(Open System Interconnect),即开放式系统互联。 一般都叫OSI参考模型,是ISO(国际标准化组织)组织在1985年研究的网络互连模型。
OSI七层模型的划分:OSI定义了网络互连的七层框架(物理层、数据链路层、网络层、传输层、会话层、表示层、应用层),即ISO开放互连系统参考模型。

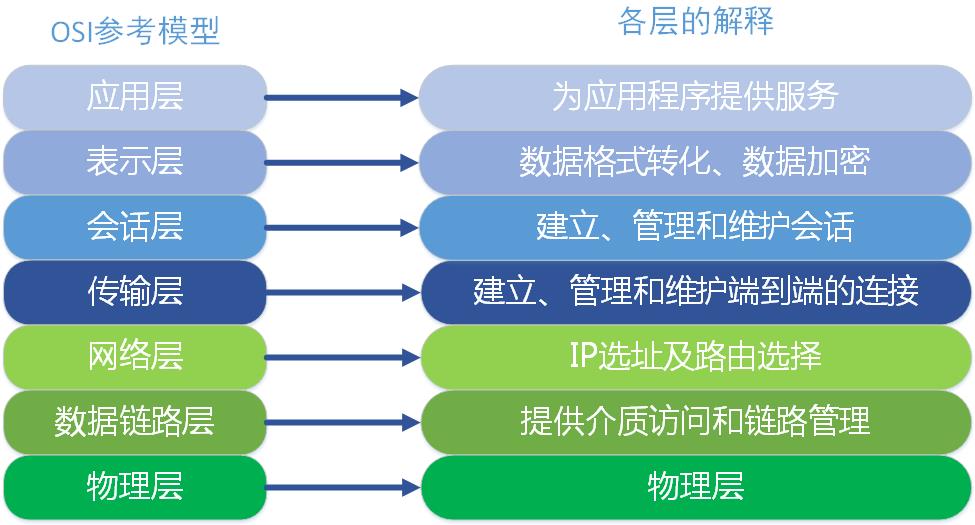

OSI七层模型各层的含义:
TCP/IP五层模型(或四层模型,把物理层和数据链路层合并在一起为物理链路层或网络接口层):

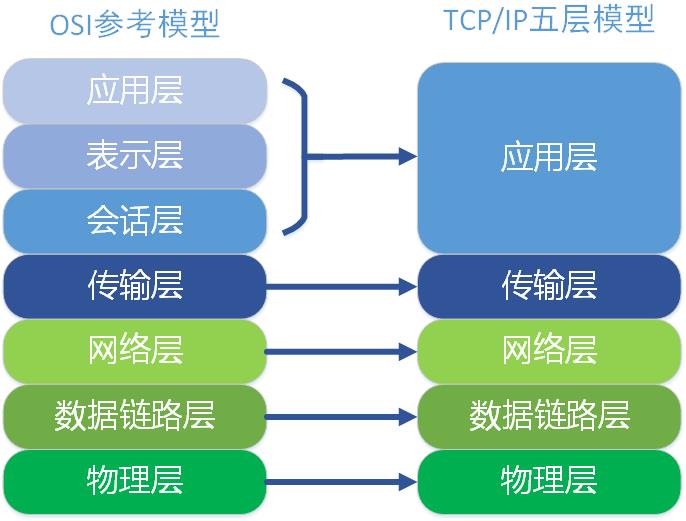

TCP/IP五层协议和OSI的七层协议对应关系如下:

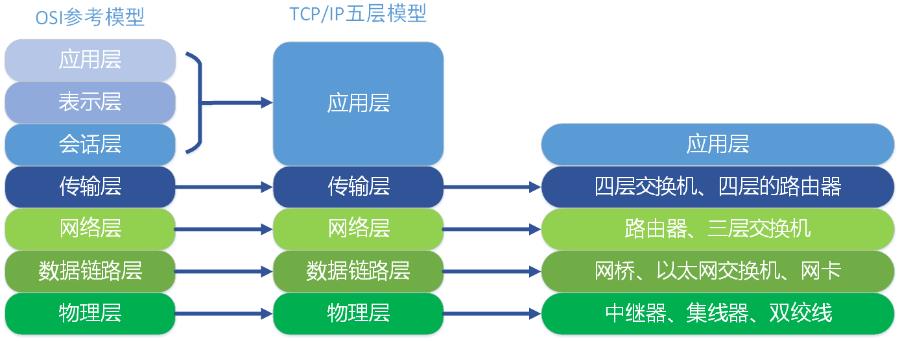

在每一层都工作着不同的设备:

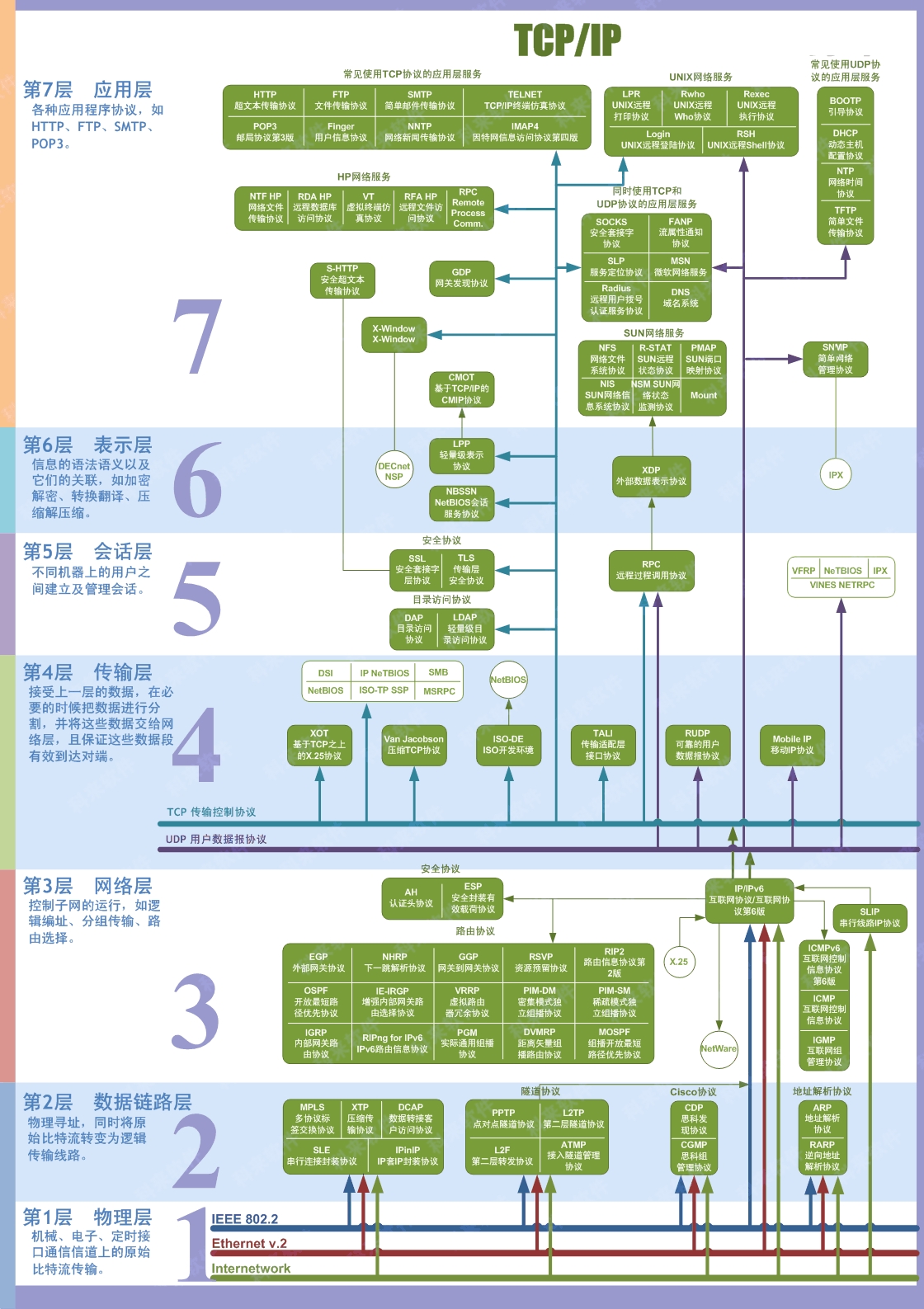

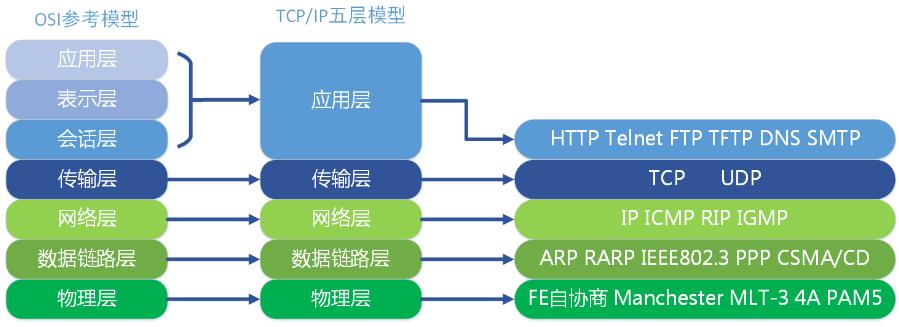

在每一层实现的协议也各不同,即每一层的服务也不同:

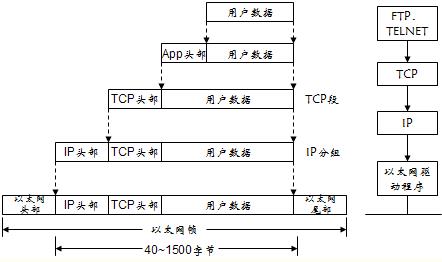

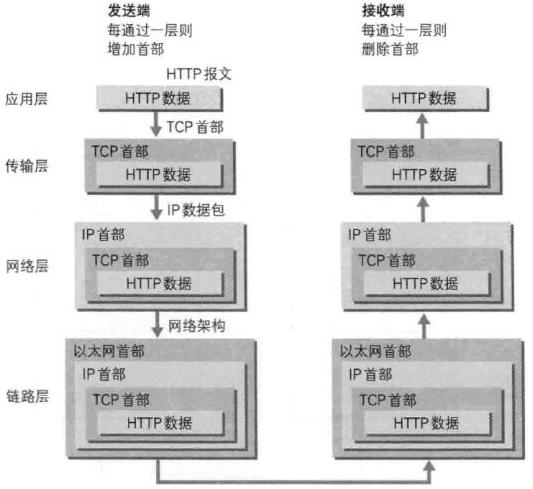

数据包传输过程:
IP层传输单位是IP分组,属于点到点的传输;TCP层传输单位是TCP段,属于端到端的传输
参考:
OSI七层模型与TCP/IP五层模型
OSI七层模型详解
